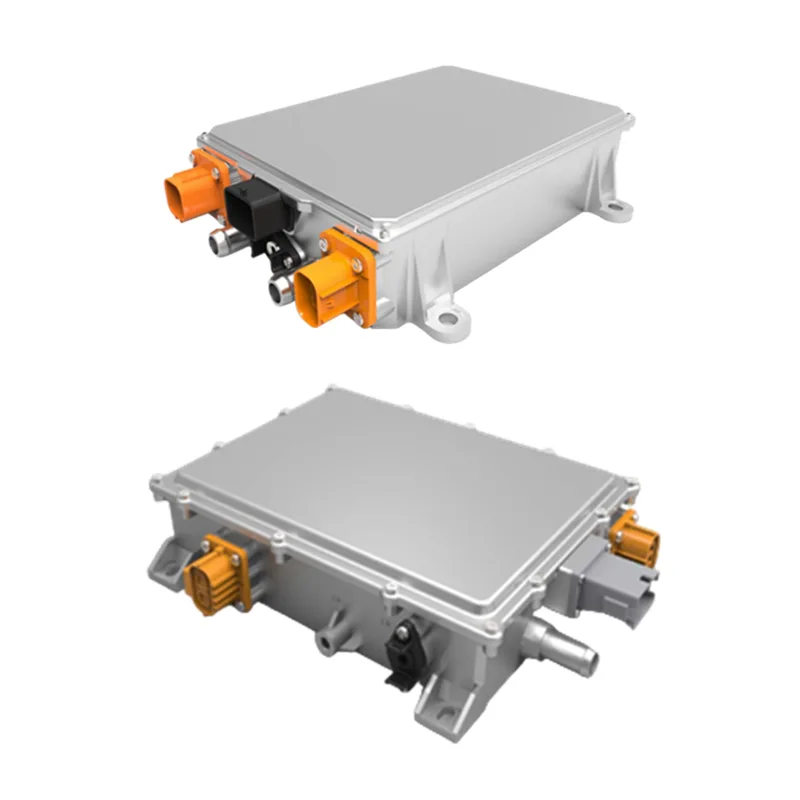

6.6 کیلووات IP67 OBC خنک کننده مایع با توان بالا

Zhaofeng سفارشی سازی شده 6.6KW IP67 مایع خنک کننده OBC با توان بالا، یک جزء اصلی شارژ روی برد است که به طور مستقل برای وسایل نقلیه انرژی جدید توسعه یافته است، که عمدتاً مسئول تبدیل جریان متناوب از شبکه برق به جریان مستقیم مناسب برای شارژ باتری لیتیومی است. با توسعه سریع صنعت خودروهای انرژی جدید، به ویژه افزایش تقاضا برای شارژ کارآمد و قابل اعتماد خودروهای تجاری و کامیون های سنگین، این محصول از نظر چگالی توان، سازگاری با محیط زیست و عملکرد ایمنی بهینه و ارتقا یافته است. متفاوت از OBC معمولی با هوا خنک، OBC با توان بالای 6.6 کیلووات IP67 خنک کننده مایع از یک سیستم خنک کننده مایع پیشرفته استفاده می کند که می تواند به سرعت گرمای تولید شده در طول شارژ با قدرت بالا را دفع کند و عملکرد پایدار را حتی در محیط های کاری سخت مانند دمای بالا، رطوبت و گرد و غبار تضمین کند. از محدوده ولتاژ ورودی گسترده 100-266Vac و فرکانس شبکه 50Hz-61Hz پشتیبانی می کند که با شبکه های برق در اکثر مناطق سازگار است. ولتاژ جریان مستقیم خروجی در 360 ولت پایدار است و جریان خروجی را می توان به طور انعطاف پذیر در محدوده 0-20A/40A/60A تنظیم کرد و نیازهای شارژ باتری های لیتیومی با ظرفیت های مختلف را برآورده کرد.

مشخصات مدل

پارامترهای ایمنی الکتریکی

راهنمای نصب

1. قبل از نصب، بررسی کنید که قطع کننده مدار ورودی AC واقع در سمت چپ شارژر در موقعیت OFF باشد تا مطمئن شوید منبع تغذیه ورودی AC قطع شده است.

2. رابط ورودی AC را به منبع تغذیه شبکه وصل کنید.

3. کانکتور خروجی DC (یا تفنگ شارژ) را به بسته باتری وصل کنید.

4.احتیاط: لطفا سیم کشی را توسط یک متخصص نصب کنید!

مزایای محصول

OBC خنک کننده مایع با توان 6.6 کیلوواتی با توان بالا IP67 دارای راندمان انرژی بالای 90% است که می تواند به طور موثری اتلاف انرژی را در حین شارژ کاهش دهد، زمان شارژ را کوتاه کند و محدوده حرکت خودروهای انرژی جدید را افزایش دهد و نیازهای شارژ کارآمد وسایل نقلیه را در سناریوهای حمل و نقل با فرکانس بالا مانند سناریوهای عملیاتی با فرکانس بالا به طور کامل برآورده کند. عملکرد ضد آب و ضد گرد و غبار IP67 آن را قادر می سازد تا در برابر نفوذ گرد و غبار و غوطه ور شدن طولانی مدت در عمق معینی از آب به طور کامل مقاومت کند و با پشتیبانی از یک سیستم خنک کننده مایع پیشرفته، می تواند عملکرد پایدار را حتی در محیط های کاری سخت مانند معادن، بنادر و سایت های ساختمانی با دمای محیط تا 85 درجه سانتی گراد حفظ کند، و سازگاری پیچیده با محیط سنتی را حل کند. در عین حال، مجهز به چندین عملکرد حفاظت ایمنی جامع شامل ولتاژ ورودی بیش از / کمتر از آن، جریان اضافی خروجی، اتصال کوتاه خروجی، دمای بیش از حد خروجی و قطع ارتباط است که می تواند به موقع به شرایط مختلف شارژ غیرعادی پاسخ دهد، به طور موثر از ایمنی باتری و کل خودرو محافظت کند و تضمین قابل اعتمادی برای عملکرد ایمن خودروها در سناریوهای کاربردی مختلف ارائه دهد. علاوه بر این، طیف گسترده ای از ولتاژ و فرکانس ورودی را پشتیبانی می کند، با مشخصات باتری های لیتیومی مختلف سازگار است و می تواند جریان خروجی را به صورت انعطاف پذیر تنظیم کند، که می تواند با توجه به نیازهای مدل های خودروهای مختلف مانند خودروهای الکتریکی تجاری سبک، کامیون های متوسط/سنگین و خودروهای هیبریدی، با سازگاری و انعطاف پذیری قوی، تنظیم شود. این محصول از قطعات با کیفیت بالا برای خودرو و یک پوسته ریخته گری یکپارچه استفاده می کند که دارای مقاومت ضد لرزش و ضربه قوی است و فن آوری خنک کننده مایع بالغ باعث کاهش سایش قطعات، افزایش طول عمر محصول و کاهش هزینه های نگهداری بعدی برای کاربرانی می شود که برای مدت طولانی از وسایل نقلیه استفاده می کنند.

روش استفاده

نصب → عملیات شارژ → تعمیر و نگهداری روزانه → سفارشی سازی و اشکال زدایی

1. OBC خنک کننده مایع IP67 با توان بالا 6.6 کیلووات در محل تعیین شده سیستم برق خودروی انرژی جدید نصب می شود و خطوط ورودی و خروجی مطابق با مشخصات سیم کشی خودرو به هم متصل می شوند و از اتصال محکم و عایق خوب اطمینان حاصل می کنند.

2. هنگام شارژ، تفنگ شارژ خودرو را به شمع شارژ AC وصل کنید. OBC به طور خودکار ولتاژ و فرکانس ورودی را تشخیص می دهد و از طریق CAN2.0 با سیستم مدیریت باتری (BMS) ارتباط برقرار می کند تا وضعیت شارژ باتری را بدست آورد. به طور خودکار جریان خروجی را با توجه به تقاضای باتری تنظیم می کند و فرآیند شارژ ولتاژ ثابت و جریان ثابت را تکمیل می کند.

3. به طور منظم اتصال خطوط ورودی و خروجی OBC و سفتی خط لوله خنک کننده مایع را بررسی کنید تا از اتصالات شل یا نشت مایع جلوگیری کنید. وضعیت کار OBC را از طریق صفحه ابزار خودرو بررسی کنید. اگر زنگ هشدار غیرعادی رخ داد، فوراً استفاده از آن را متوقف کرده و تعمیر و نگهداری حرفه ای را انجام دهید.

4. برای محصولات سفارشی، پرسنل فنی کارخانه ما با توجه به مدل خودرو و نیازهای مشتری، اشکال زدایی پارامترها را انجام می دهند و راهنمای رفع اشکال و راهنمای عملیات مربوطه را برای اطمینان از استفاده عادی از محصول ارائه می دهند."

بسته بندی و حمل و نقل
