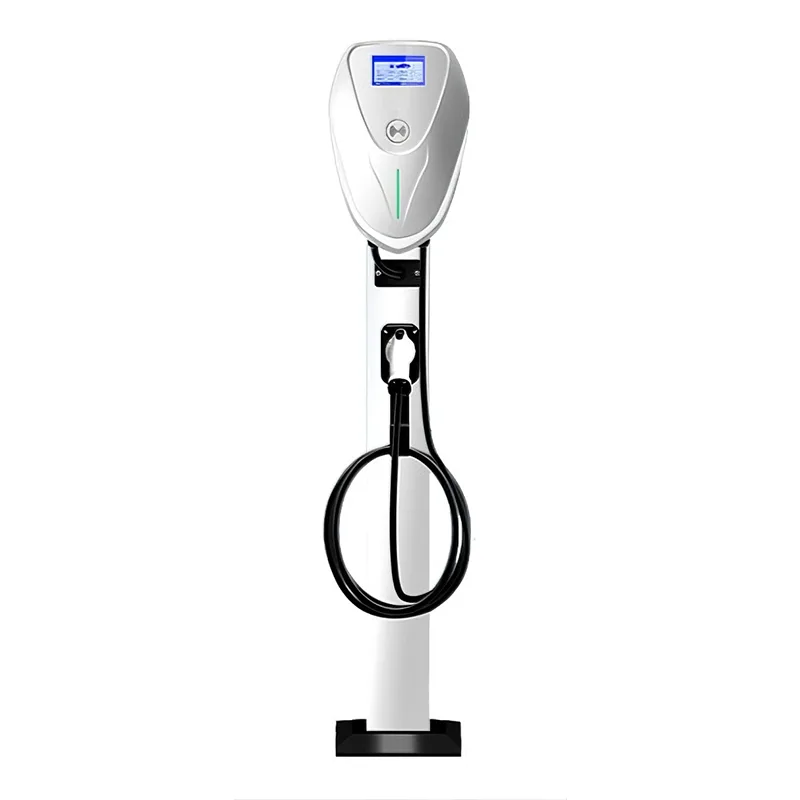

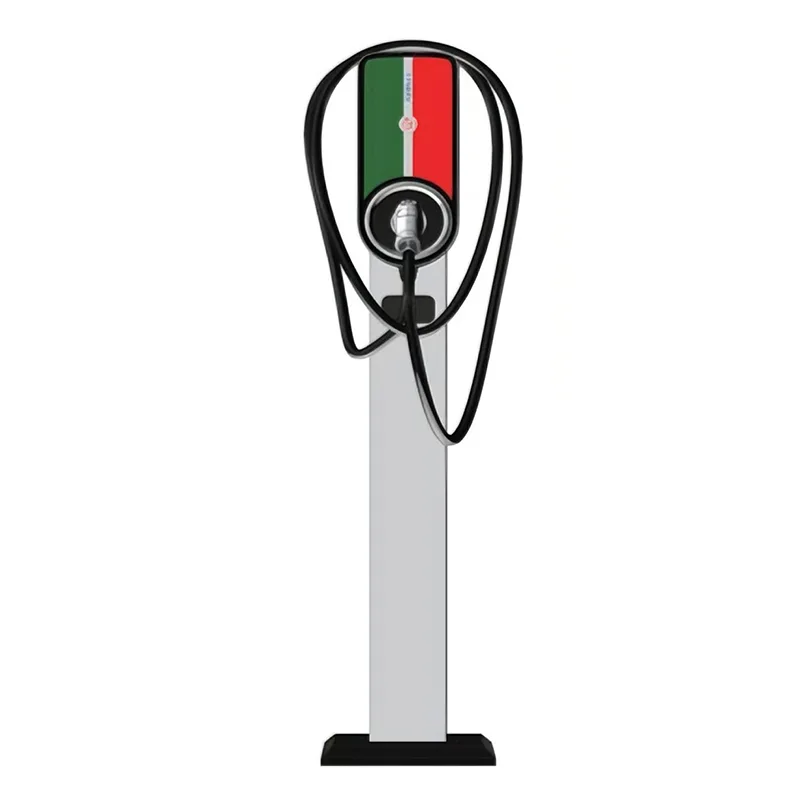

این محصول یک شمع شارژ AC 7 کیلوواتی است که برای شارژ AC خودروهای برقی استفاده می شود. عمدتاً از قطعاتی مانند بدنه شمع شارژ، پانل نصب عقب، کابل تفنگ شارژ و بسته لوازم نصب تشکیل شده است. این ویژگی دارای عملکردهایی از جمله محافظت از شارژ، شارژ با کشیدن کارت، شارژ اسکن کد QR، پرداخت تلفن همراه، نظارت بر شبکه و ارتقاء از راه دور است.
| جریان/ولتاژ ورودی | تک فاز 16A, 32A/A230V: 20% | |||||||||
| جریان/ولتاژ خروجی | تک فاز 16A, 32A/AC230V±20% | |||||||||
| توان خروجی | 7 کیلو وات | |||||||||
| حالت کنترل | وصل و بازی کنید، کارت را برای شارژ بکشید | |||||||||
| حالت شارژ | قدرت خودکار؛ قدرت ثابت؛ مقدار ثابت | |||||||||
| نوع رابط شارژ | IEC62196-2، TYPE2 | |||||||||
| از محیط استفاده کنید | داخلی و خارجی | |||||||||
| حالت خنک کننده | خنک کننده اجباری | |||||||||


- دستگاه کاملاً از اصول طراحی مدولار پیروی می کند: ماژول ارتباطی plug-and-play است، با ماژول های اترنت/GPRS/3G/4G سازگار است و به کاربران امکان می دهد مطابق با نیازهای واقعی انتخاب کنند. این سازه با هر دو روش نصب دیواری و زمینی سازگار است. شمع شارژ دیواری را می توان با افزودن یک تیرک بدون تغییر ساختار آن یا افزودن لوازم جانبی دیگر به نصب روی زمین تبدیل کرد.
- با اتخاذ اصول طراحی مدولار، ماژول ارتباطی پلاگین و بازی است و برای نگهداری آسان قابل تنظیم است.
- پشتیبانی از ارتباط با یک پلت فرم مدیریت از راه دور برای دستیابی به نظارت از راه دور و ارتقاء از راه دور.
- پشتیبانی از شارژ کد QR تلفن همراه و شارژ مبتنی بر کارت، قادر به خواندن اطلاعات کاربر مربوطه از کارت های آی سی.
- حفاظت جامع برای عملکرد ایمن: مجهز به حفاظت از اضافه ولتاژ، حفاظت در برابر ولتاژ، حفاظت از اضافه بار، حفاظت از اتصال کوتاه، حفاظت از نشت، حفاظت از زمین، حفاظت از دمای بیش از حد، حفاظت در دمای پایین، حفاظت در برابر صاعقه و حفاظت از نوک، تضمین عملکرد ایمن و قابل اعتماد تجهیزات.
- رابط کاربر پسند: صفحه نمایش 4.3 اینچی، که در زمان واقعی وضعیت دستگاه، داده های عملیاتی (ولتاژ، جریان، قدرت، مقدار شارژ، و زمان) و اطلاعات خطا را نمایش می دهد.
- ارتباطات اترنت/GPRS/4G، نظارت پسزمینه، ارتقاء از راه دور، پرداخت تلفن همراه، شارژ کد QR حساب رسمی APP/WeChat تلفن همراه، و شارژ مبتنی بر کارت.

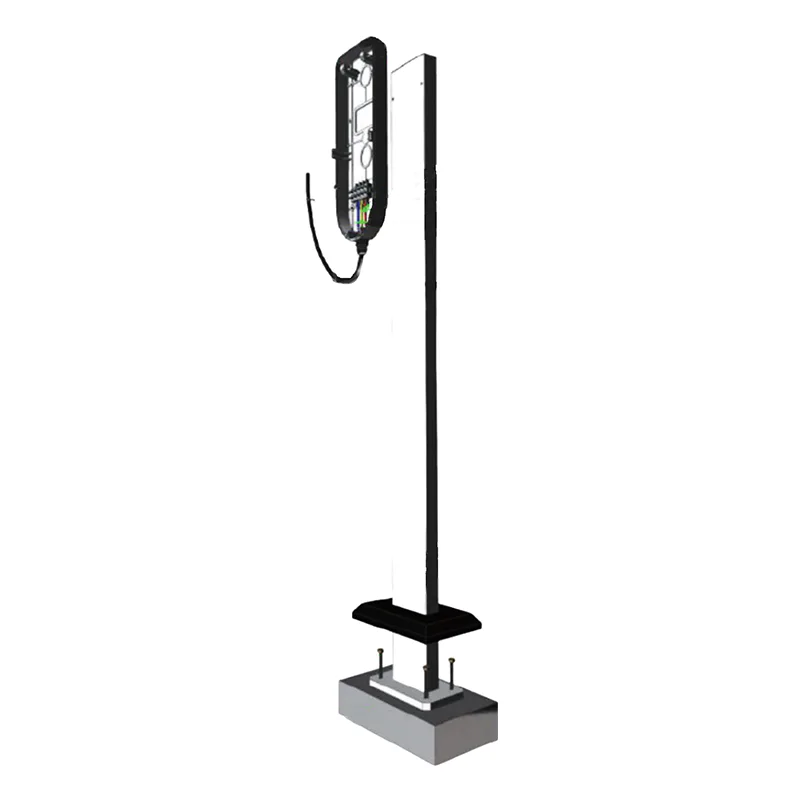

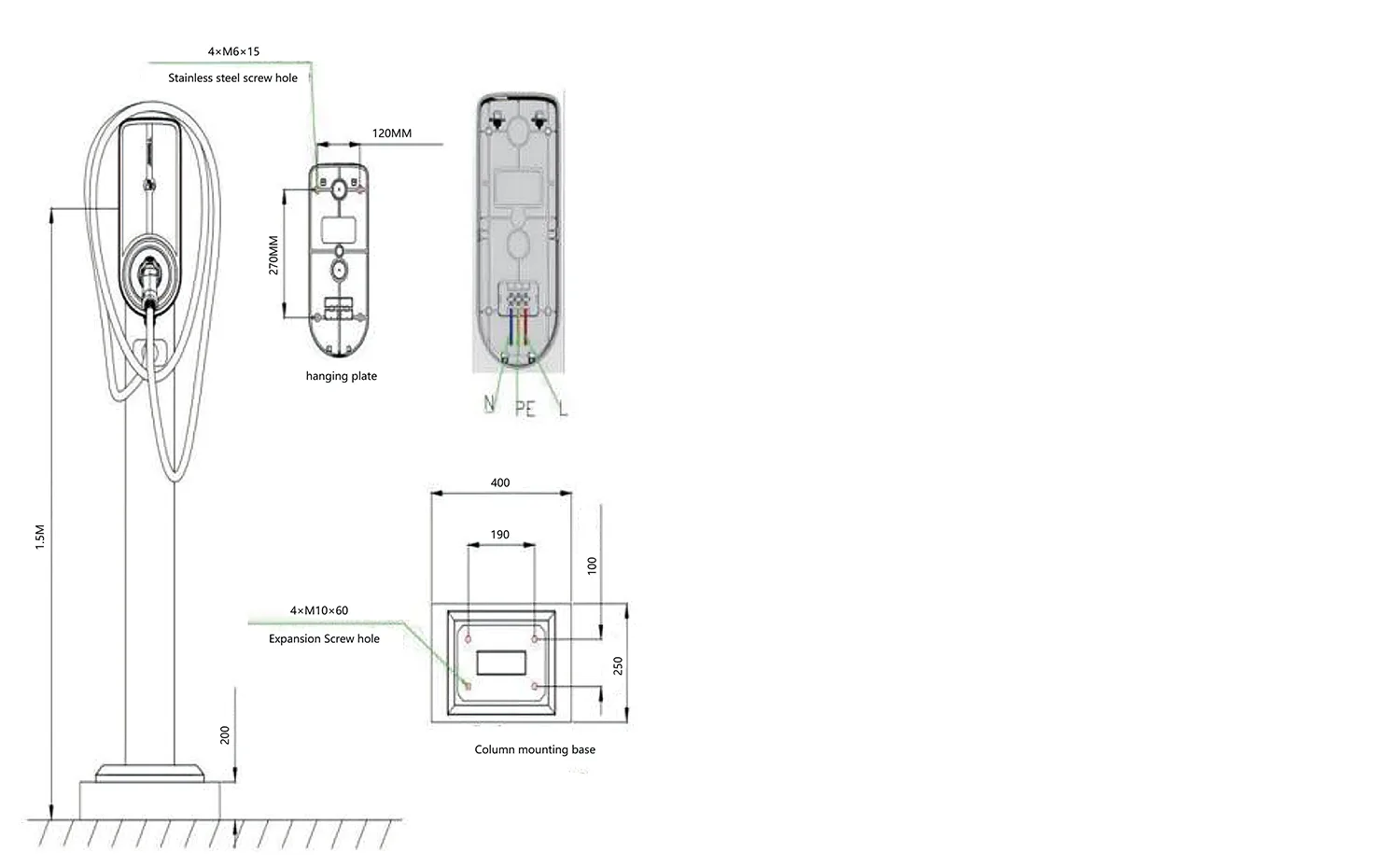

1) فونداسیون بتنی شمع شارژ باید دارای مقاومت C25 باشد. قسمت زیرزمینی 400 میلی متر و قسمت بالای زمین 200 میلی متر است. ابعاد بتن 400*250 میلی متر است. فونداسیون باید دارای یک لوله خروجی مدفون در مرکز باشد و 4 پیچ انبساط M10*60 روی فونداسیون ثابت شود.
2) پانل عقب را با استفاده از پیچ های فولادی ضد زنگ M6*15 به ستون محکم کنید.
3) خط ورودی از لوله از پیش دفن شده در فونداسیون از طریق فضای داخلی ستون به سوکت ورودی اختصاصی کشیده می شود.
4) این دستگاه دارای کابل ورودی از کارخانه می باشد. اگر نیاز به افزایش طول کابل ورودی دارید، باید آن را طبق روش صحیح اتصال کابل گسترش دهید. برای تکمیل سیم کشی، سه کابل (سیم برق، سیم خنثی، سیم زمین) را مطابق برچسب سیم کشی در بلوک ترمینال وارد کنید. (از آنجایی که دستگاه جریان بالایی دارد، سیم کشش باید اتصال مطمئن را تضمین کند).
5) برای جلوگیری از خطر برق گرفتگی، سیم زمین ورودی تجهیزات باید محکم به زمین متصل شود.
